Выпиливание нихромовой проволокой

Альтернатива лобзику

Для тех, кто не имеет возможности или желания воспользоваться обычной древесиной для создания прорезной (пропильной) резьбы по дереву и в качестве материала применяет фанеру, выпиливание лобзиком оказывается не всегда лучшим вариантом работы. Фанера – материал достаточно хрупкий, его легко обломить. А пилится он часто с образованием неопрятных «лохмотьев» волокон по краям пропила. Кроме того, и для дерева лобзик не всегда является самым лучшим инструментом, особенно если надо обработать несколько одинаковых деталей.

В качестве альтернативы обычному ручному лобзику можно использовать тонкую нихромовую проволоку, подключенную к понижающему трансформатору. Фактически, вместо выпиливания в этом случае получается выжигание.

Изготовление инструмента

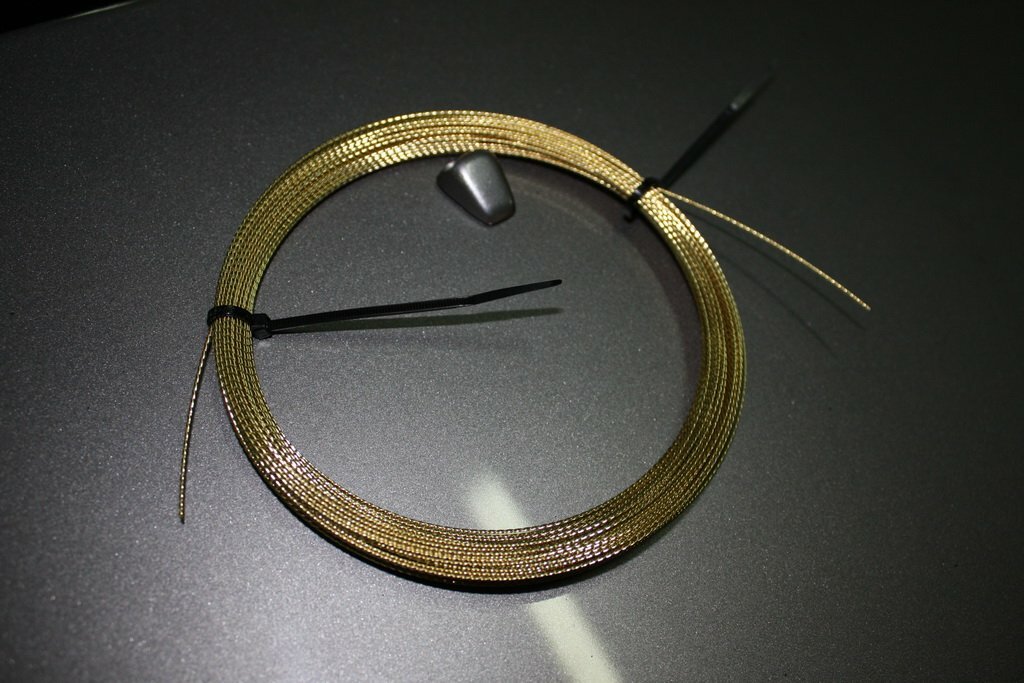

Конструкция инструмента может быть двух типов: «удочка» и «лобзик». В первом случае инструмент состоит из проволоки определенной длины, к концам которой прикреплены клеммы от вторичной обмотки трансформатора, дополнительно к одному концу крепится ручка из не проводящего ток и температуру материала (лучше дерева), ко второму – груз, величина и вес которого позволяют держать рабочую часть в натяжении. Вместо груза можно прикрепить ручку ко второму концу рабочей части.

-1

Второй вариант чуть более удобен для работы и напоминает обычный лобзик – нихром натягивается на рамке лобзика, но зажимы делаются из непроводящего материала. Клеммы в этом случае крепятся на проволоке ДО зажимов. На рисунке ниже показано, как можно натянуть нихром на рамке лобзика с помощью специальной зажимной планки. Клеммы крепятся уже после натягивания. Доводить рабочую часть до состояния «звенящей струны», как обычно делается с пилкой, не нужно. Раму лучше использовать гибкую, поскольку длину рабочего участка нихрома, возможно, придется регулировать.

-1

Длина проволоки в обоих случаях зависит от мощности используемого трансформатора. Если для мощности 6В достаточно длины в 100 мм, то для большего вольтажа понадобится более длинный кусок. Нихром используется потому, что другой материал при небольшом диаметре проволоки не выдержит нужного нагрева.

-1

Нихром обычно берется диаметром от 0,3 мм до 1 мм (диаметр зависит от толщины прорезаемого слоя материала).

Трансформатор можно использовать мощностью от 6 до 24В, источником трансформатора может быть старый телевизор, фильмоскоп или другое оборудование.

Длина рабочей части подбирается из следующих соображений: нихром должна нагреваться при подключении тока до темно-красного цвета. При меньшей степени нагрева древесина и фанера будут пилиться с трудом, особенно если доска имеет большую толщину. Если же температура будет выше, древесные пары могут воспламеняться. Таким образом, длина подбирается опытным путем на конкретном трансформаторе. Для удобства регулирования длины рабочей части или ее восстановления после разрыва желательно не отрезать сразу кусок нужной длины, а просто накрутить несколько витков на один из контактов, в качестве которых можно использовать болты и гайки.

Дополнительно нужен выключатель на проводе, идущем от трансформатора – для прерывания тока в цепи при переносе проволоки от одного фрагмента рисунка к другому и при разрыве (прогорании) проволоки.

Ниже показан вид инструмента, его принципиальная схема и сам процесс выжигания.

-1

-1

-1

Основные принципы работы

Движения при выжигании должны быть такого же типа, как при выпиливании лобзиком – вверх-вниз, но очень легкие, поскольку скорость резания раскаленной проволокой намного выше, чем при выпиливании.

Образец изделия, полученного данным способом.

-1

Подобным способом можно обрабатывать также стекло, пенопласт, пластик и другие материалы.
